Sekundenschnelle Oberflächenprüfung mit Vision und KI
Mit einer kompakten Vision-Prüfzelle beschleunigten wir bei Nussbaum die Oberflächenprüfung von Drehteilen. Dank der einfachen Bedienung liess sich der Quality Check nahtlos in den Fertigungsprozess integrieren.
Highlights
Quality
Bessere Prozesssicherheit und Produktqualität
Flexibility
Dank KI rasches Einlernen neuer Werkstücke
Efficiency
Nahtlose Integration in den Fertigungsprozess
Usability
Einfache, unmissverständliche Bedienung
Ausgangslage & Ziele
Seit vier Generationen fertigt und vertreibt Nussbaum Armaturen sowie Haustechniksysteme in den Bereichen Sanitär und Heizung. Mit Robotec besteht seit Jahren eine enge Zusammenarbeit.
Zur Qualitätssicherung sollten Drehteile direkt in der Produktion einer 100 % Oberflächenprüfung unterzogen werden. Gefordert war eine mobile Zelle ohne Pneumatik (kein Druckluftanschluss nötig), die einfach zu bedienen ist und zuverlässig die geforderten Qualitätsmerkmale identifiziert.
Die Hauptherausforderung war das Finden einer geeigneten Optik, um alle relevanten Zonen ohne Bewegung in einem Bild sichtbar zu machen. Da Verunreinigungen und Kontamination durch Späne in jedem Fall anders aussehen, war zudem schnell klar, dass das Vision-System mit Hilfe von KI für die zuverlässige Fehlererkennung trainiert werden muss.
Die Bedienung des Systems musste so einfach und fehlersicher wie möglich gestaltet werden, um das Bedienpersonal zu unterstützen und um zu verhindern, dass fehlerhafte Werkstücke die Prüfung passieren.
Die Lösung

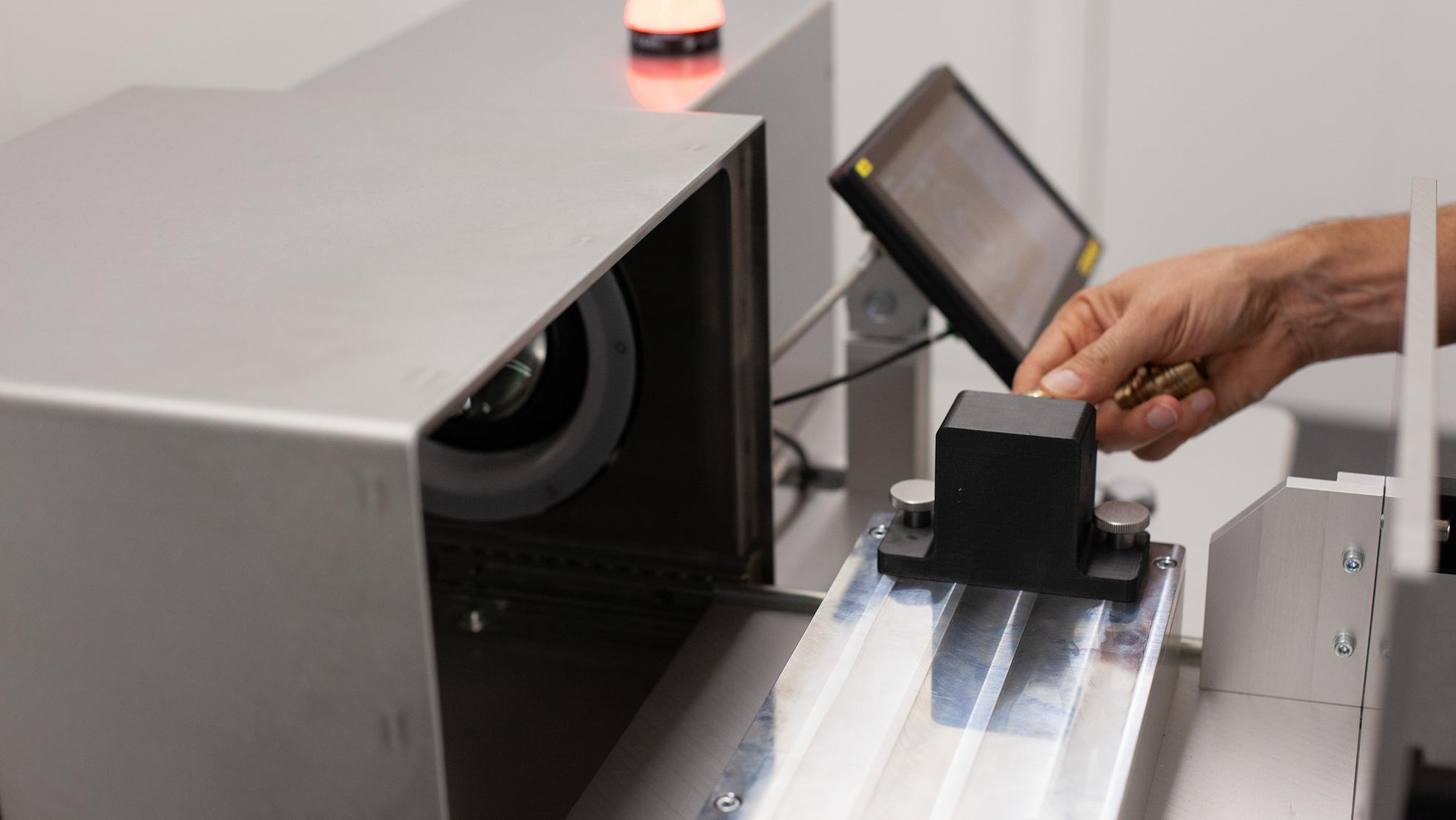

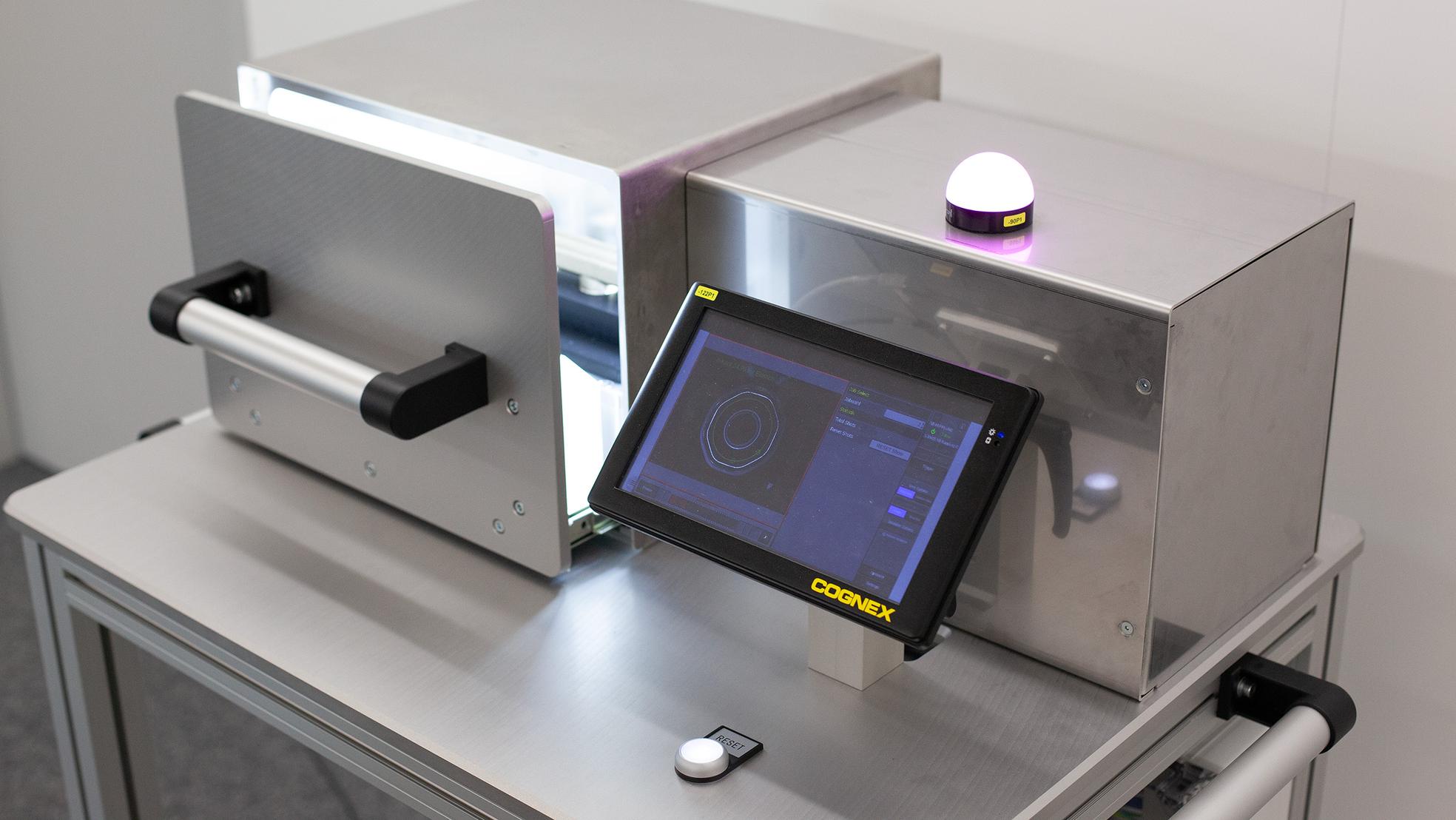

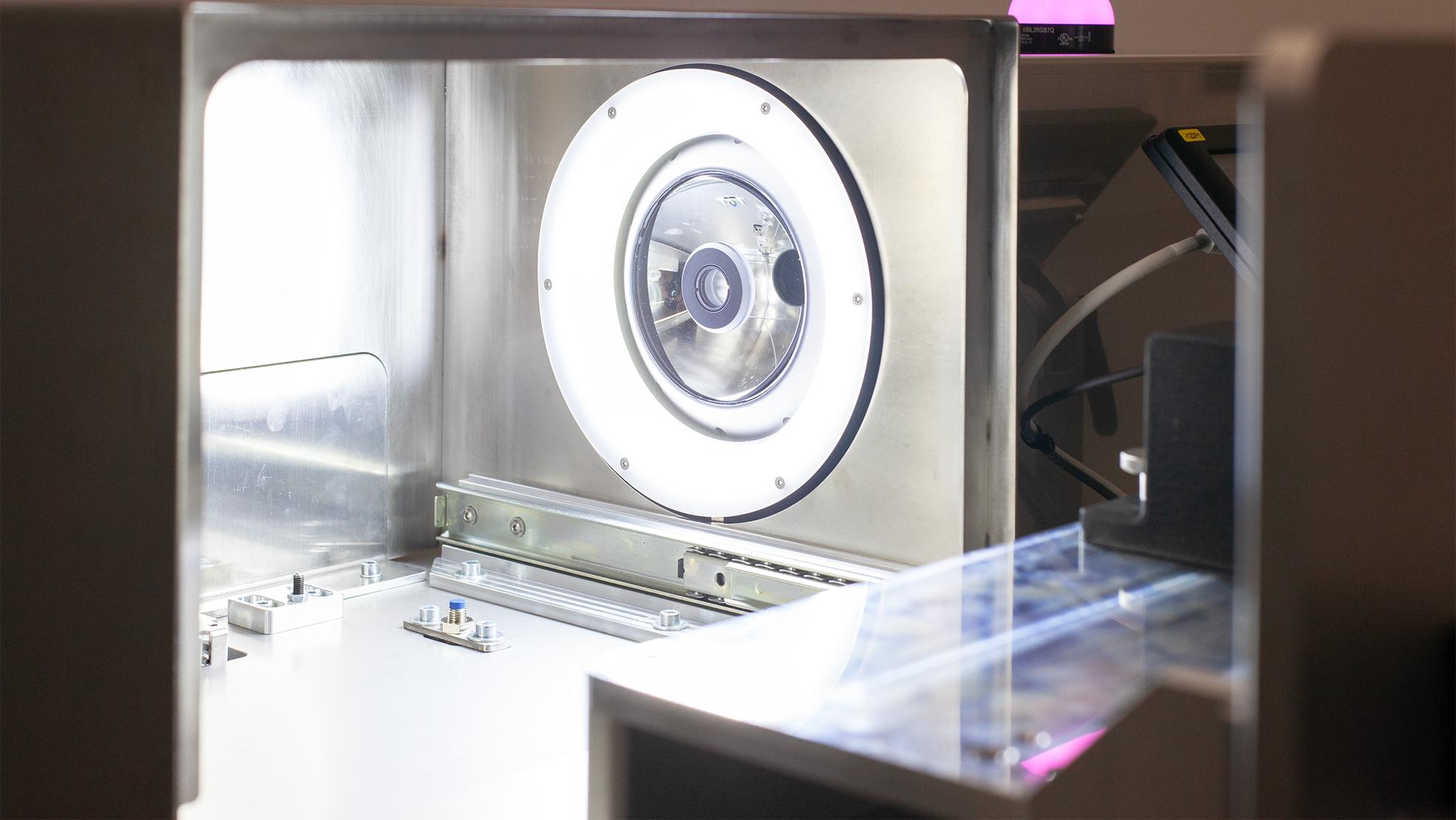

Bei dem eingesetzten System handelt es sich um eine manuell bediente, KI-gestützte Inspektionslösung . Über eine Spezialoptik kann die gesamte Fläche eines Einstichs sowie die Mantelfläche abgewickelt werden, was die Inspektion der Oberfläche mit nur einem Vision-System und ohne Motion zulässt. So ist die Zelle auch energieeffizient, da sie keine pneumatischen oder elektrischen Antriebe benötigt.

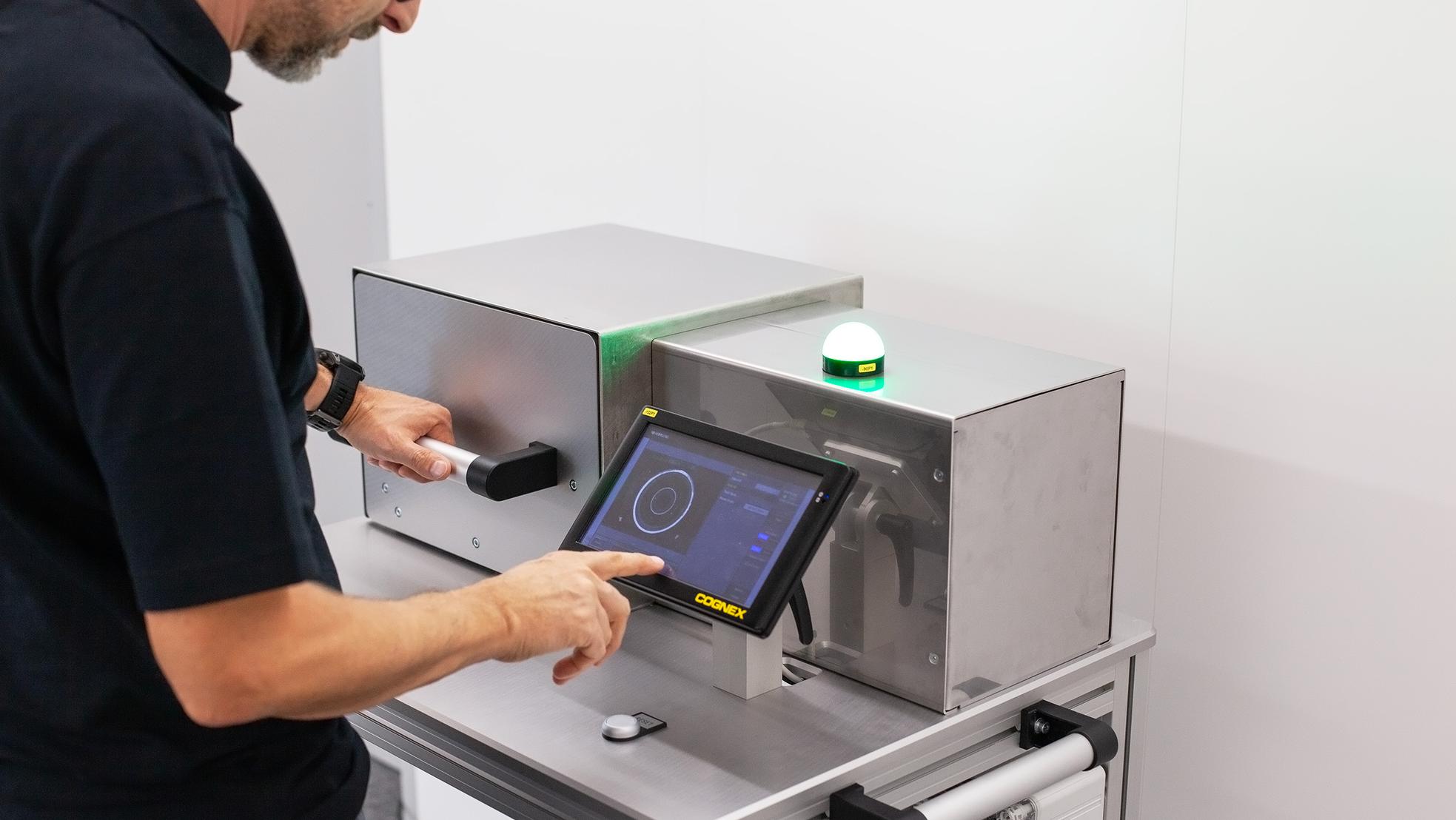

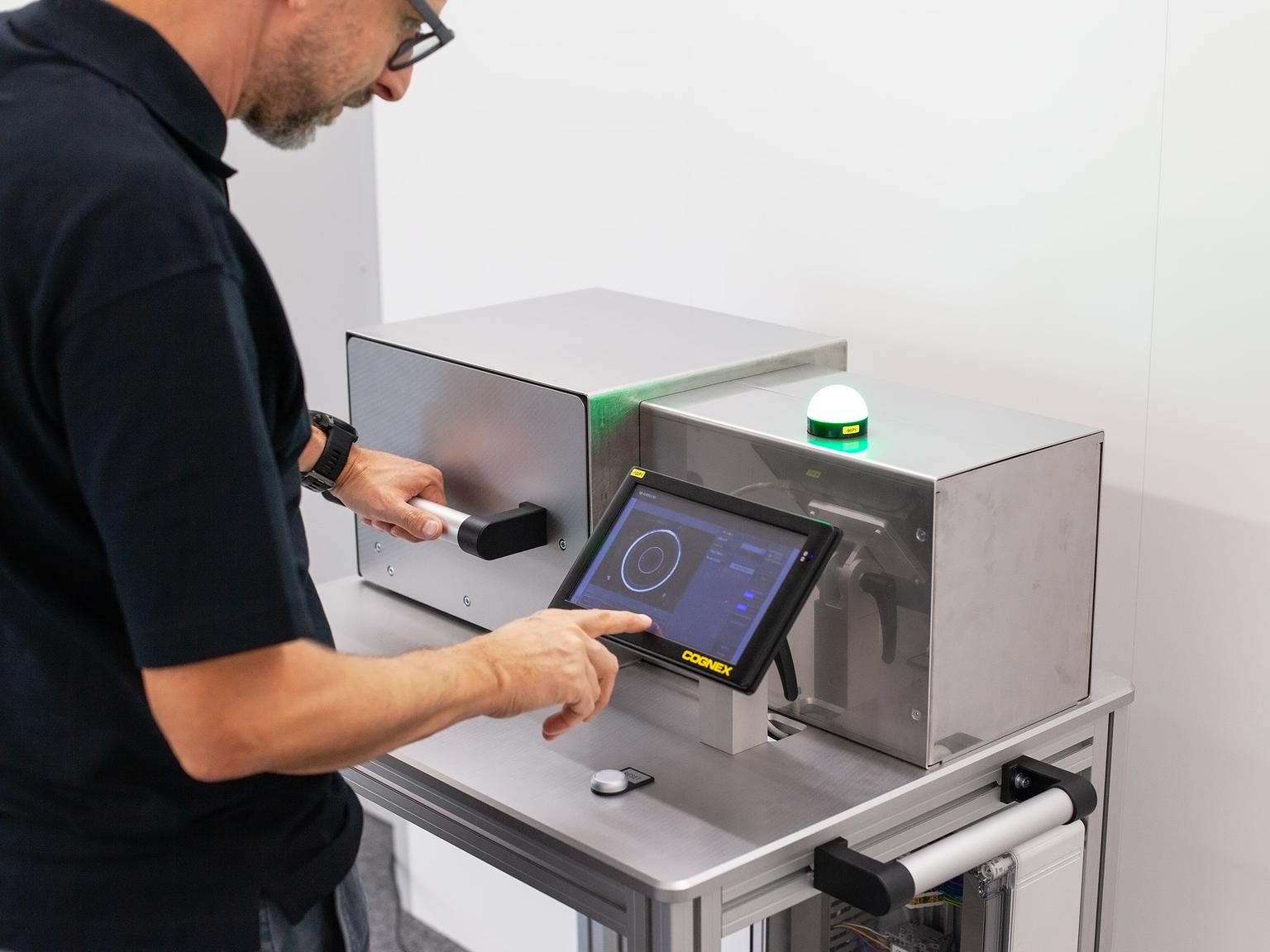

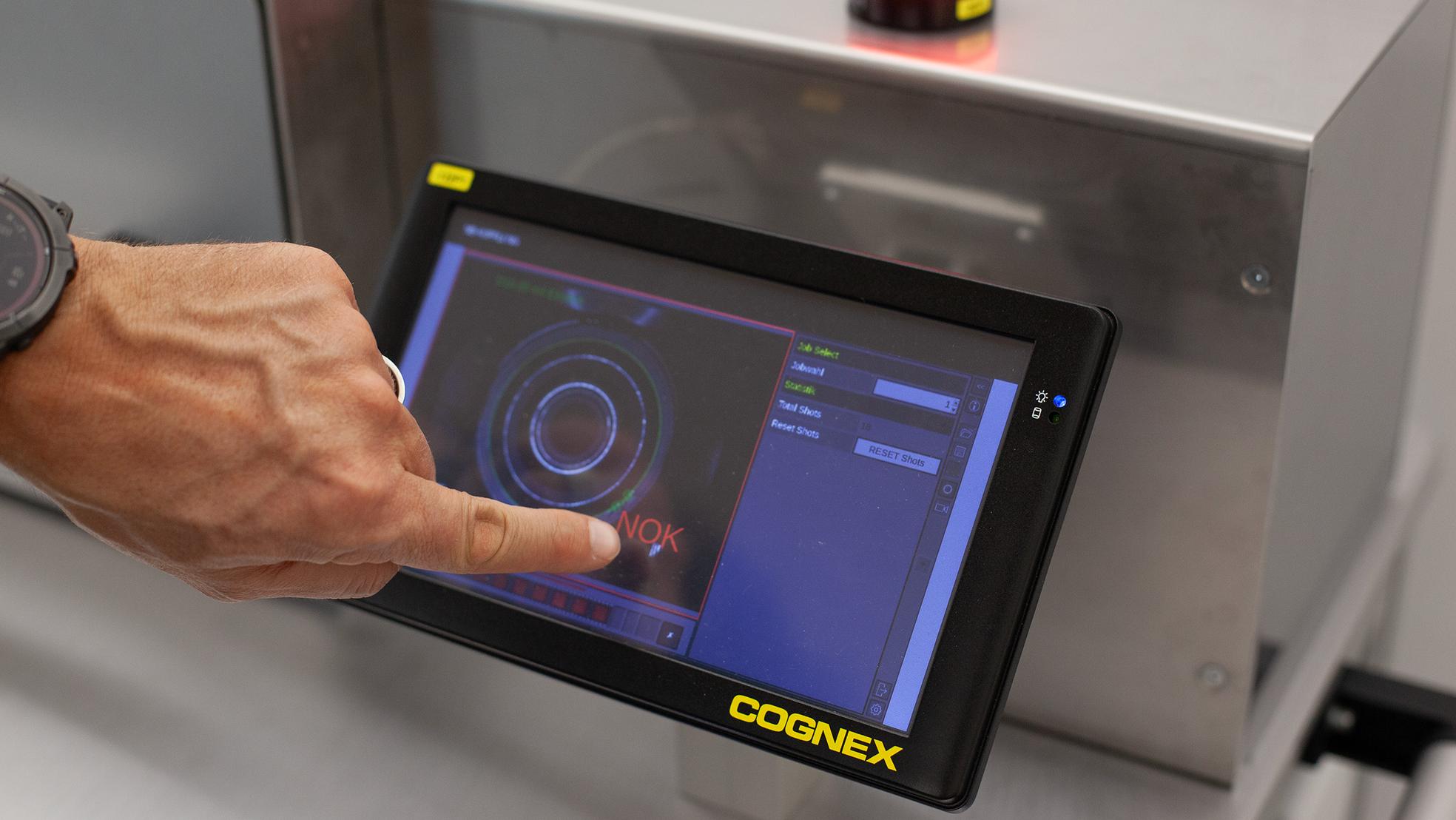

Bedient wird das mobile Prüfsystem direkt bei der entsprechenden Maschine von Bedienpersonal der Produktion. Durch die unmissverständliche Bedienung ist das Übersehen fehlerhafter Werkstücke praktisch ausgeschlossen.
Branche
Applications
Zeit für Ihr Projekt?
Lassen Sie uns über Ihr Automatisierungsprojekt sprechen. Ich freue mich auf Ihre Anfrage via E-Mail oder Telefon.
Nick Koch
CEO / Senior Automation Expert
Die Firma Nussbaum setzt schon seit Jahren auf unsere Kompetenz rund um roboterbasierte Automatisierung. Bei einigen dieser Lösungen sind bereits Vision-Systeme (robot guidance) verbaut. Damit hatte Nussbaum das Vertrauen, dass wir auch komplexe stand-alone Vision-Lösungen umsetzen können.
