CNC-Bearbeiten mit automatischem Werkzeugwechsel in Rekordzeit
Die Fertigungsanlage mit drei Robotern und vier CNC-Bearbeitungsmaschinen verbindet hohe Taktraten mit kurzer Umrüstzeit: Statt vier Stunden benötigt der automatische Werkzeugwechsel nur noch 15 Minuten.
Highlights
Productivity
CNC-Fräsen im 2-Schicht-Betrieb
Flexibility
Werkzeugwechsel in nur 15 Minuten
Efficiency
Hohe Taktrate, kurze Umrüstzeiten
Connectivity
Industrie-4.0-Schnittstellen
Ausgangslage & Ziele

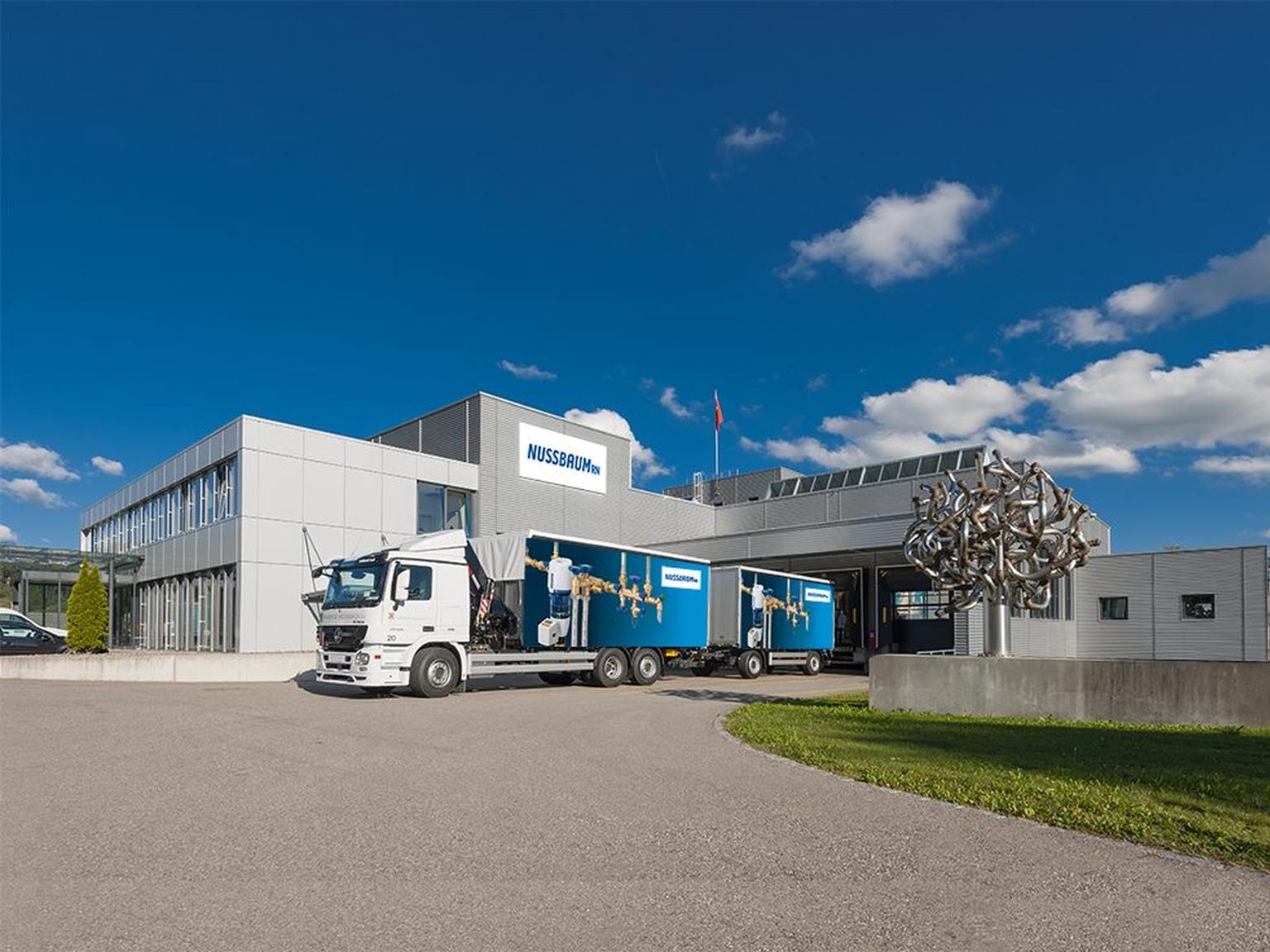

Seit vier Generationen fertigt und vertreibt Nussbaum Armaturen sowie Haustechniksysteme in den Bereichen Sanitär und Heizung. Unzählige Wasserverteiler und -abgänge werden täglich am Produktionsstandort in Trimbach mit Fräs- und Drehmaschinen hergestellt.
Im Rahmen eines Weiterentwicklungsprojekts wurde eine hochmoderne und flexible Fertigungslösung gesucht: Neue Formen und neue Legierungen erforderten einerseits ein neuartiges Fertigungskonzept. Andererseits sollte die Umrüstzeit massiv reduziert werden: von vier Stunden auf revolutionäre 15 Minuten.
Die Lösung

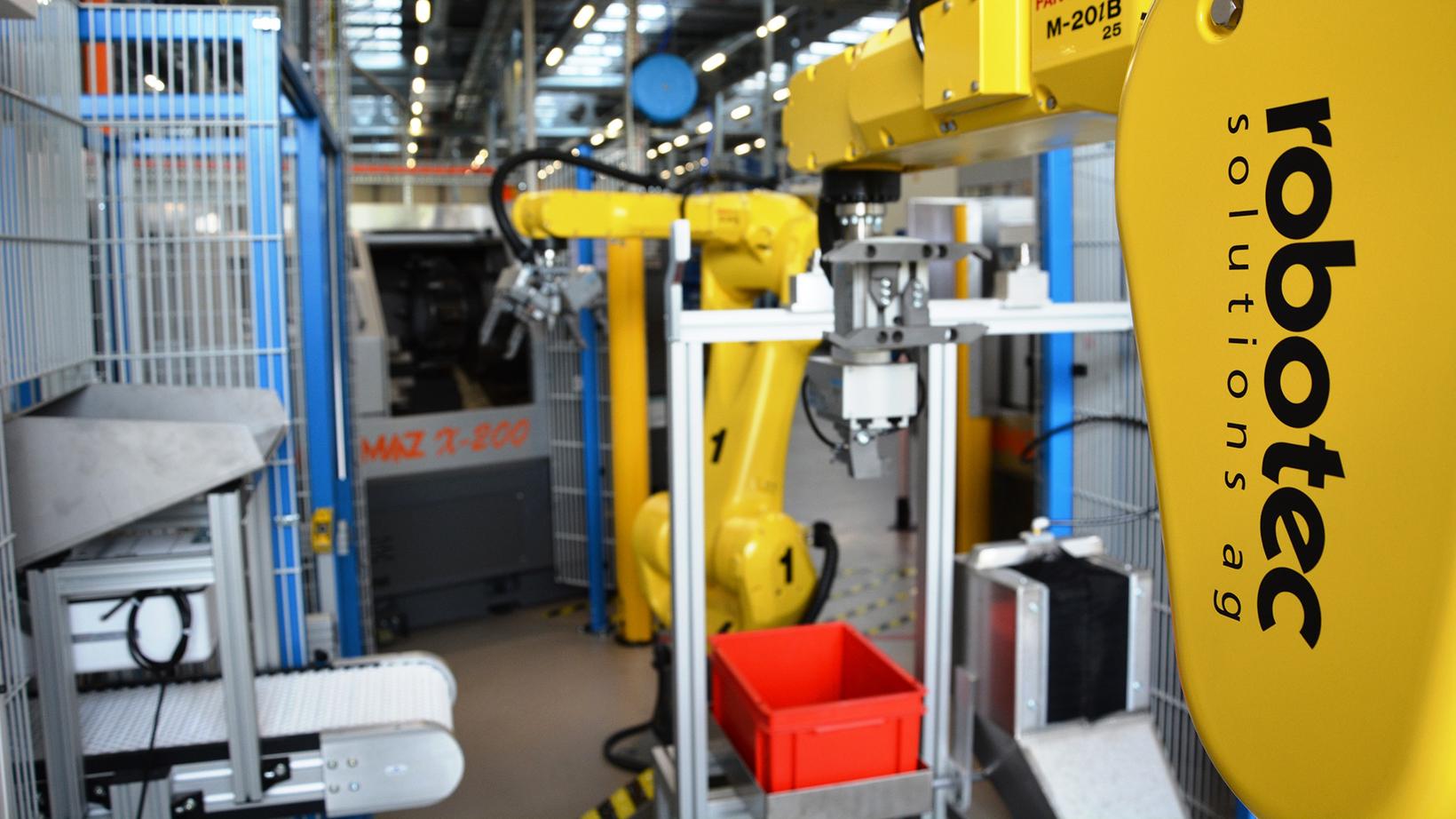

Eine Komplettanlage mit drei FANUC- Industrierobotern und vier FANUC-Robodrill-Bearbeitungsmaschinen verbindet eine hohe Taktrate mit sehr kurzen Umrüstzeiten. Möglich macht dies unsere selbst entwickelte Spannvorrichtung, die dank Servomotoren die Fräswerkzeuge automatisch wechselt und beim Teilewechsel viel Zeit einspart. Eine sensible Greiftechnik stellt die nötige Präzision sicher.

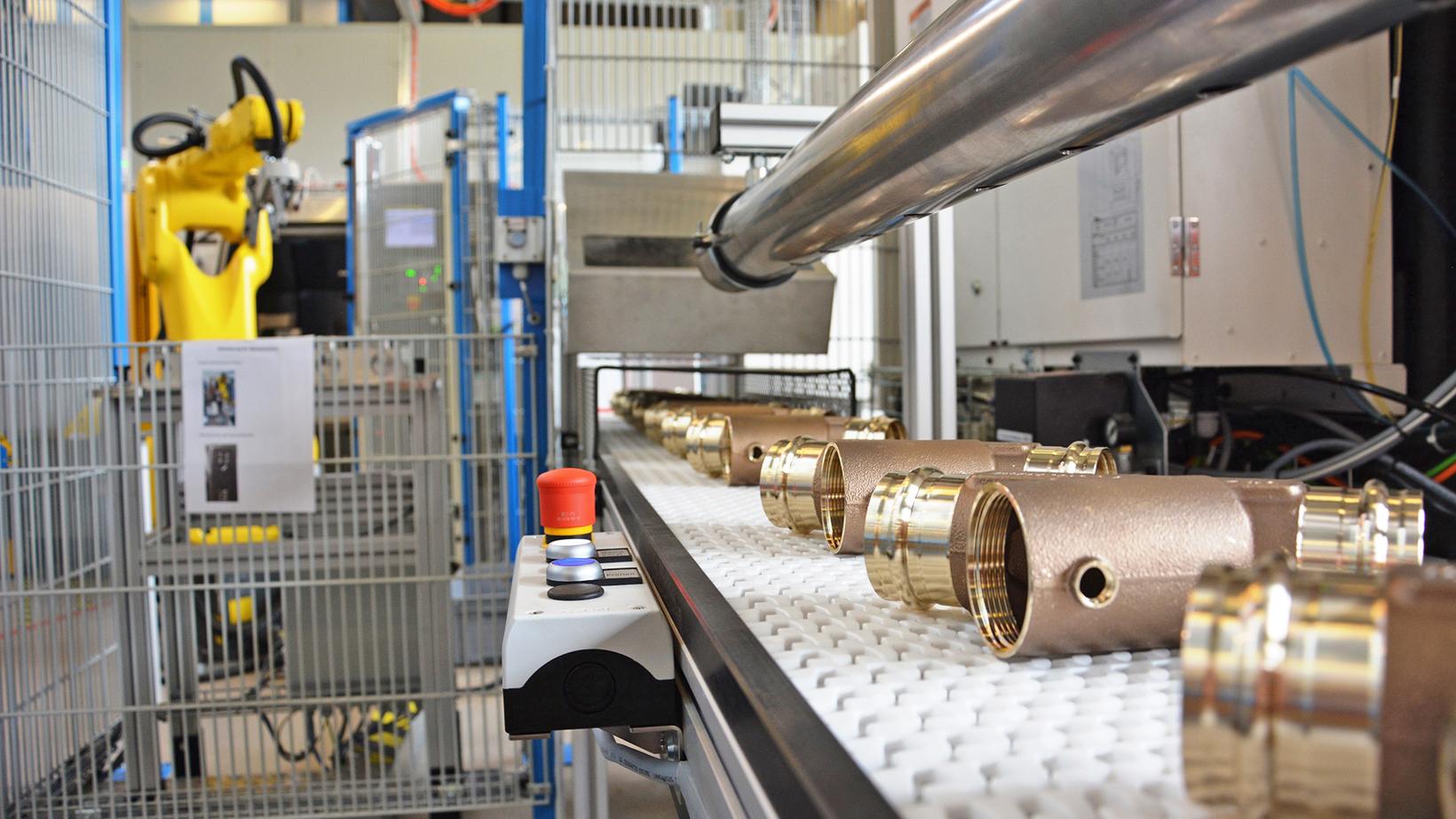

Die mit Vision-Technologie unterstützte Zuführung sowie unsere eigene Steuerungsarchitektur tragen zur hohen Leistungsfähigkeit bei. Eine menügeführte Leitsteuerung mit zentralem HMI sorgt für einfache Bedienbarkeit und unterstützt die vernetzte Produktion.
Einstellwerte und Prozessabläufe werden im Sekundentakt automatisch der Fertigung angepasst, die im 2-Schicht-Betrieb läuft. Industrie 4.0-Schnittstellen verbinden die Teilapplikationen. So ermöglicht die Fertigungsanlage unserem Kunden, für die steigenden Anforderungen eines dynamischen Marktes gerüstet zu sein.
Branche
Applications
Zeit für Ihr Projekt?
Lassen Sie uns über Ihr Automatisierungsprojekt sprechen. Ich freue mich auf Ihre Anfrage via E-Mail oder Telefon.
Jörg Lanz
Senior Automation Expert
Dank unserer langjährigen Partnerschaft konnten wir auf das FANUC Fräs- und Antriebslabor zurückgreifen und gemeinsam neue, teils unorthodoxe Wege einschlagen. Auf diese Weise entstand eine völlig neue, eigene Applikation.
