18. Jun 2025
Lernendenprojekt: Demozelle für schnelles und präzises Pick-and-place von Metallstiften

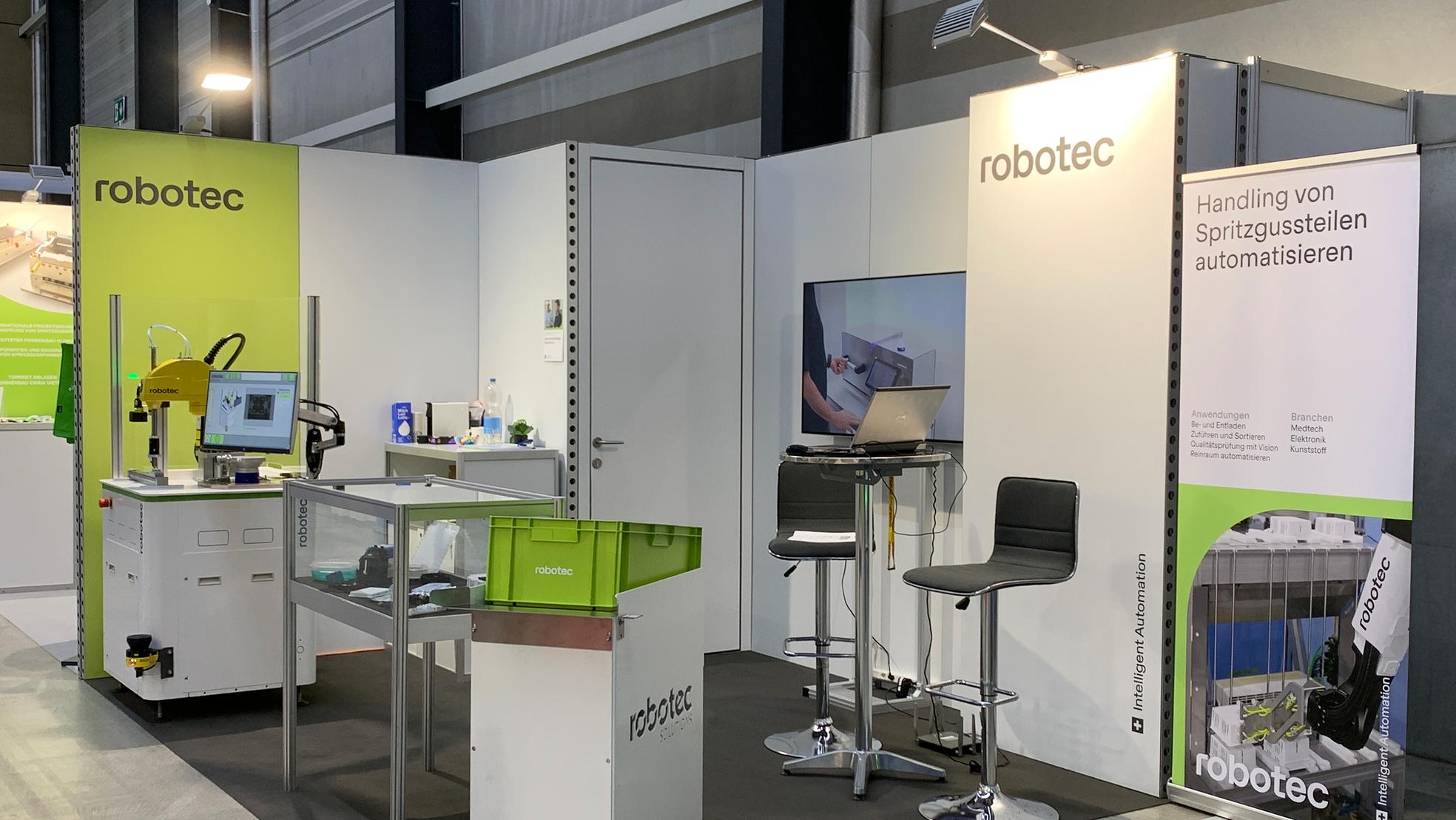

Mit ihren zackigen, hochpräzisen Bewegungen war die kompakte Roboterzelle der Eyecatcher am Robotec Messeauftritt in diesem Frühjahr. Realisiert wurde sie von zwei unserer Lernenden – und zwar 1:1 wie ein echtes Kundenprojekt.

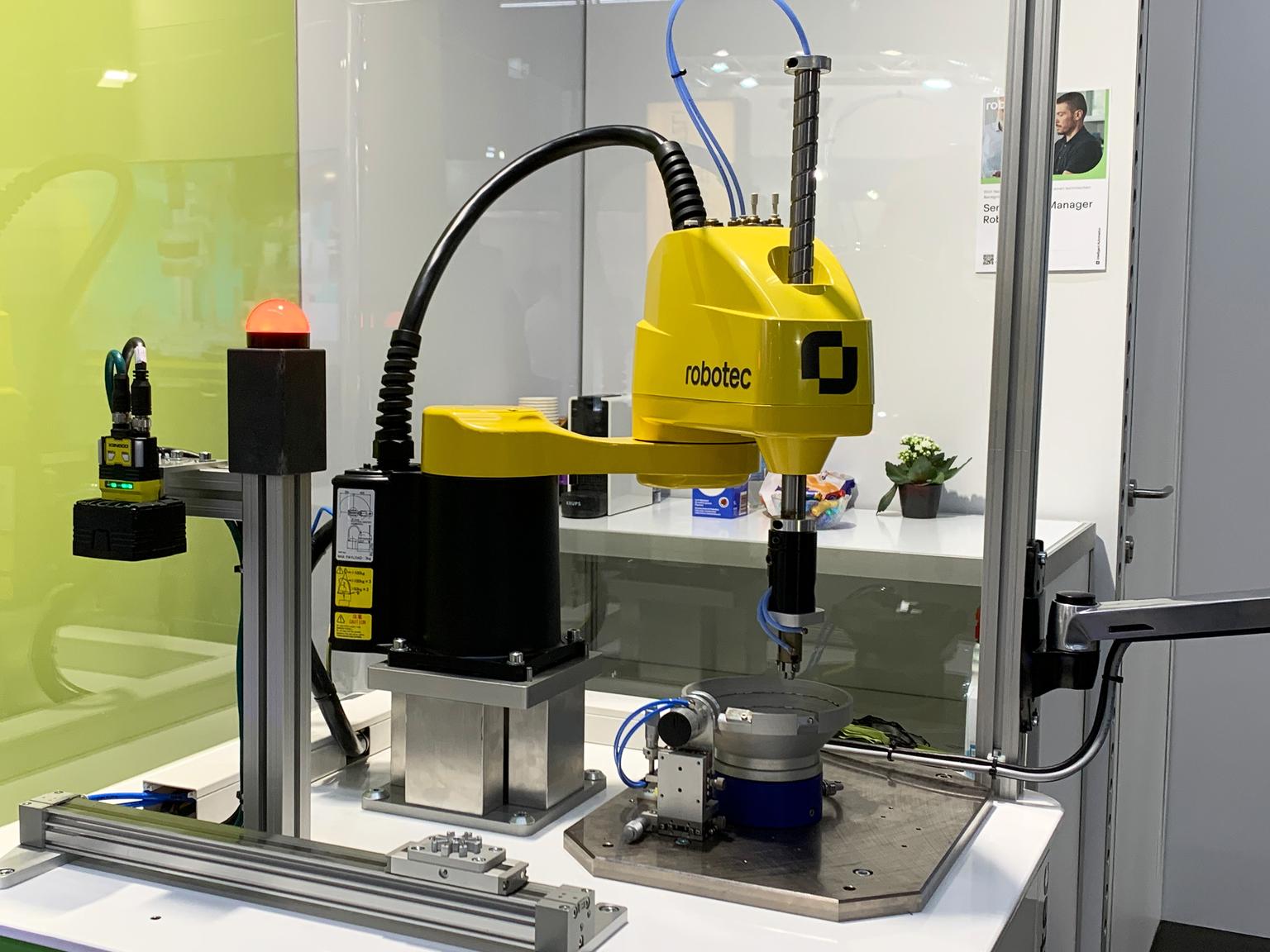

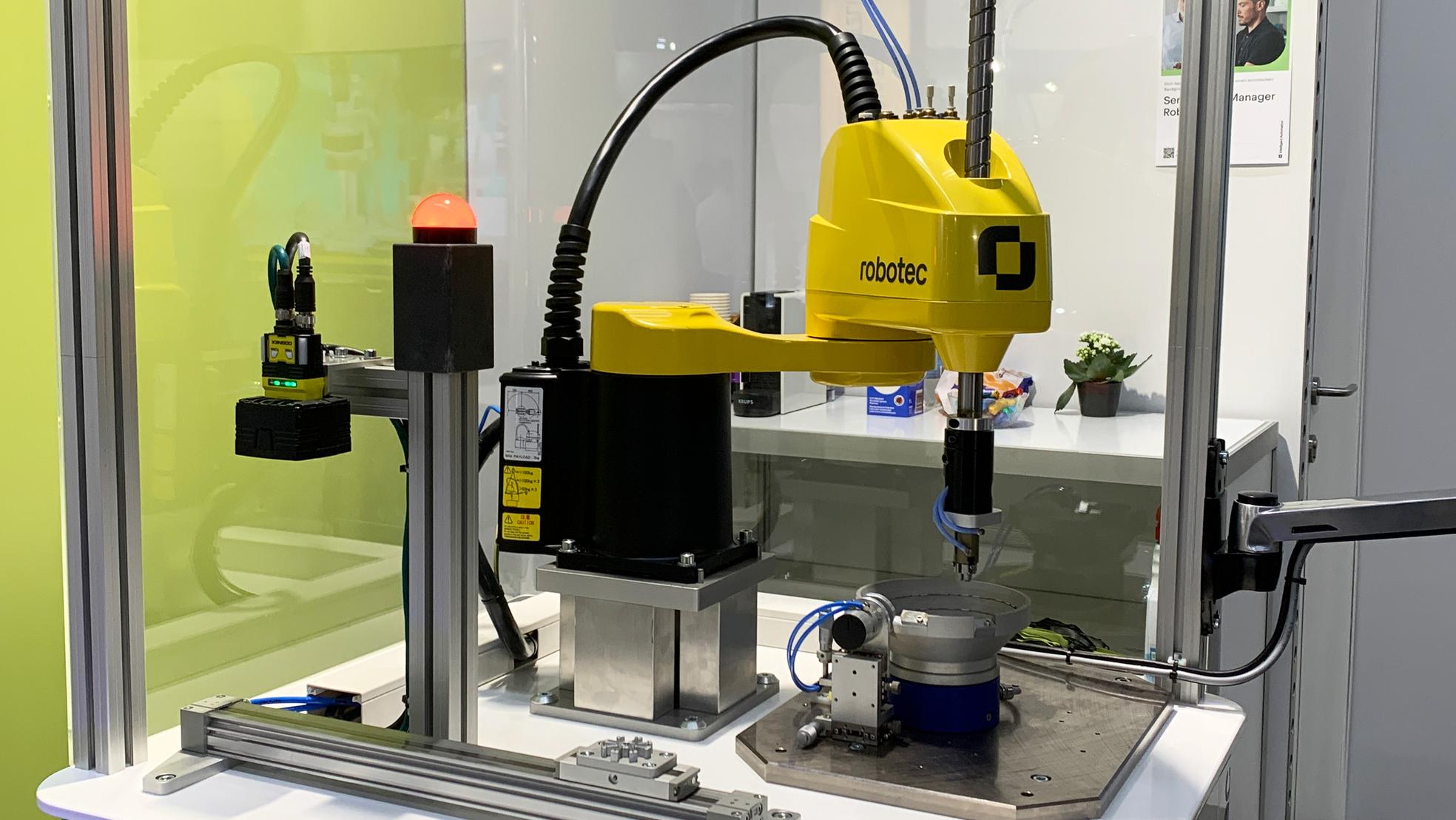

Blitzschnell greift der Roboter einen filigranen Metallstift nach dem anderen und setzt ihn im pneumatischen Schlitten ab. Sind alle acht Plätze belegt, rast der kleine Schlitten zur visuellen Prüfung mittels Kamera. Dann wiederholt sich der Ablauf in umgekehrter Abfolge.
Natürlich dient diese Endlosschlaufe nur Demonstrationszwecken. Aber Design, Engineering und Umsetzung sind zu 100 Prozent real. Die Roboterzelle wurde nämlich wie ein echtes Kundenprojekt gehandhabt und von zwei unserer Lernenden geplant und umgesetzt: Lars Huwiler, Lernender Automatiker EFZ und Jamie Dubs, Lernender Konstrukteur EFZ.
Begleitet wurden die beiden von Kevin Bossard und Sven Schmid als Verantwortliche für die Berufsbildung bei Robotec. «Die Lernenden können auf diese Weise die Robotec-typischen Projektphasen und unser Projektmanagement gleich in der Praxis kennenlernen», erklärt Sven Schmid. «Mit solchen Aufgaben integrieren wir die Lernenden von Tag eins an mitten im Thema.»
Seit der Fertigstellung dient die Demozelle bei Robotec-Messeauftritten und in unserem Showroom in Seon als Blickfang. «Die kompakte Zelle zeigt anschaulich, was die Leistungsbereiche von Robotec sind und welche Prozesse in unseren Automatisierungslösungen vorkommen», ergänzt Kevin Bossard. «Zudem ist die Zelle modular aufgebaut und zeigt die Grundbausteine, mit denen wir auch kundenspezifische Lösungen effizient umsetzen können.»

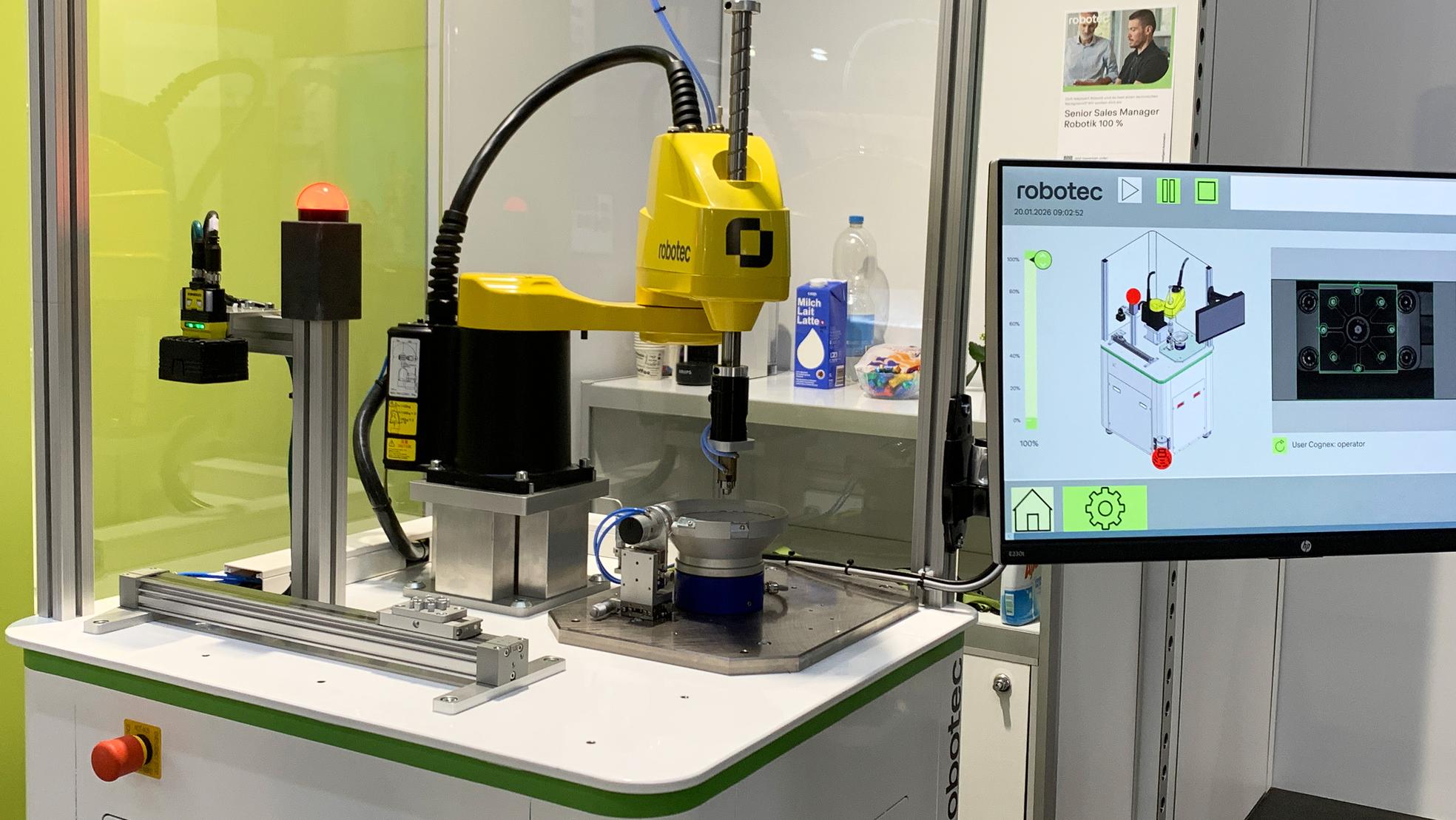

Bedient wird die kleine Zelle, wie die realen Kundenanlagen auch, über das intuitive Robotec Standard HMI. Damit steht dem grossen Auftritt ganz sicher kein Bedienfehler im Wege.
Highlights der Robotec Demozelle
Die Robotec Demozelle demonstriert nicht nur, was unsere Lernenden können. Sie vereint auch die typischen Elemente unserer Kundenanlagen – von der intuitiven Bedienung über unser Robotec Standard HMI bis hin zu Sicherheitsstandards, die bereits dem Stand ab 2027 entsprechen.
Eines für alle: Robotec Standard HMI
Alle neuen Robotec-Anlagen sind mit demselben intuitiven Standard HMI ausgestattet. Wer eine Anlage kennt, findet sich somit auf jeder anderen Robotec-Anlage zurecht. Zentrale Zellensteuerung ist ein Standard Siemens SPS mit SafetyIntegrated.
Plattform-unabhängige Lösung
Obwohl wir bei der Demozelle einen FANUC-Scara-Roboter verwendet haben, arbeiten wir Plattform-unabhängig. So können wir auch Roboter und Achsen von anderen Herstellern anbinden, wie zum Beispiel Stäubli Robotics, FESTO oder OMRON.
Industrial Vision
In der Demozelle kommt eine Cognex Insight Smartcam zum Einsatz. Als zertifizierter Cognex-Partner und Systemintegrator besitzt Robotec über 20 Jahre Erfahrung im Bereich Industrial Vision: für Robot Guidance, Qualitätskontrolle, Messaufgaben, Identifizieren, Schrift und Codelesen – egal, ob Rule-based oder mit Hilfe von DeepLearning (KI-Algorithmen).
Greifer nach Mass
Ein Roboter ist nur so gut wie sein Greifer. Denn das Anlagenkonzept entscheidet schlussendlich über die Performance der Anlage und damit über ihren Kundennutzen.
Machine Safety nach CRM 2027 und CE-Standard
Die Demozelle realisierten wir mit einem Sick Lidar Safety Scanner und klassischen Nothalt-Tastern. Wie alle Robotec-Anlagen entspricht auch diese der neuen EU-Maschinenverordnung, ist bezüglich Cyber Security auf dem neuesten Stand und CE-konform. Die Basis dafür ist jeweils eine umfassende Risikoanalyse bei Projektbeginn, gefolgt von einer FMEA und schlussendlich der CE-Konformitätsprüfung. Damit garantieren wir höchste Sicherheit für Mensch, Prozesse und Maschine.
Die kompakte Zelle zeigt anschaulich, was die Leistungsbereiche von Robotec sind und welche Prozesse in unseren Automatisierungslösungen vorkommen. Modular aufgebaut, verfügt sie zudem über die Grundbausteine, mit denen wir auch kundenspezifische Lösungen effizient umsetzen können.
